Hga050_同轴分流器CSD050A的特征及其应用
皇冠信用网登1,登2,登3出租输入huangguan.hk)皇冠_官方信用网线上直营平台,皇冠信用网代理帐号申请、信用网会员注册随着现代电力电子的高速发展,SiC/GaN 功率器件的应用越来越广泛,工程师经常要测量频率高达数百kHz,电流高达数十安培的功率电路Hga050。由于传统的高频电流探头(如HCP8000 系列)包含有铁芯和屏蔽层,这些材料在高频电流的作用下会有很大的损耗和发热(参考HCP8000 系列说明书的电流频率减额使用曲线),所以经常发生工程师测量这些电路时损坏昂贵的电流探头的情况。同轴分流器是一种纯电阻的结构,所以在高频的电流下的损耗没有增加,使得其非常适合用于高频电流的检测。
产品应用
由于独特的结构设计(同轴的四端 KELVIN 结构)Hga050。CSD 同轴分流器具有高带宽,低温漂,极低寄生电感的特点。普通检流电阻的寄生电感会影响高频电流的测量,一个典型的0805 的电阻的寄生电感约 1.5nH。同轴分流器在电流检测部分是没有寄生电感的,可以很好地检测高频电流。

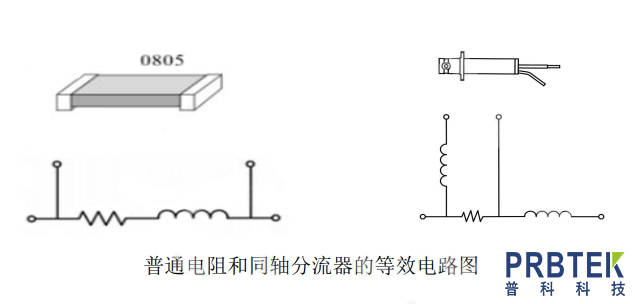

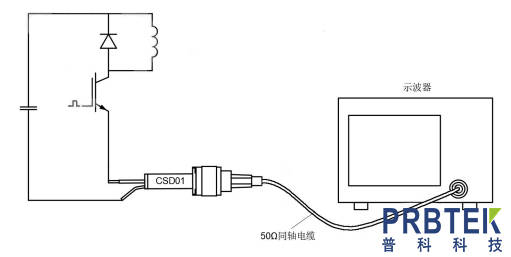

典型应用电路如下图所示
注意:
该系列电阻的缺点是没有隔离功能,示波器和被测电路必须共地Hga050。所以一般只能用在测量低侧的电流,不能直接测量高侧电流,也就是不能测量浮地电流。
BNC 端是信号输出端Hga050。为了提高高频性能,需要用 50 欧同轴电缆连接到示波器的输入端。示波器的输入阻抗设为 50 欧姆。如果示波器没有这个 50 欧姆设置,可以购买本公司的CK50 进行匹配。
两条铜线是电流输入端Hga050。其中一条是连接在外壳上,使用的时候连接在电路的地线或最低的电位处。
以上内容由普科科技/PRBTEK整理分享, 西安普科电子科技有限公司致力于示波器测试附件配件研发、生产、销售,涵盖产品包含电流探头、差分探头、高压探头、无源探头、电源纹波探头、柔性电流探头、近场探头、逻辑探头、功率探头和光探头等Hga050。旨在为用户提供高品质的探头附件,打造探头附件国产化知名品牌。更多信息,欢迎登陆官方网站进行咨询:
